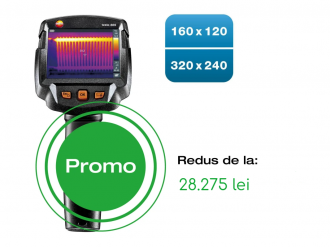

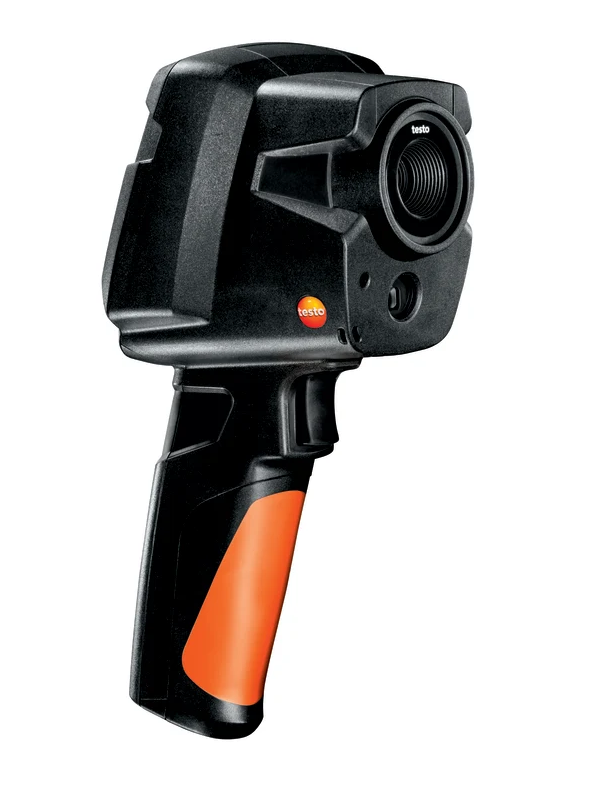

Descriere
Domenii de aplicare a camerei de termoviziune testo 865s
În colaborare cu clienții noștri, camera de termoviziune testo 865s a fost optimizată pentru aplicații de zi cu zi în lucrări de instalare și mentenanță. Camera de termoviziune se poate folosi pentru următoarele aplicații:
• Detectarea scurgerilor din sistemele de încălzire
• Localizarea punților termice la clădiri
• Identificarea conexiunilor supraîncălzite la sistemele electrice
Date tehnice testo 865s
Camera de termoviziune testo 865s se evidențiază datorită ușurinței în utilizare și convinge utilizatorii prin caracteristicile sale tehnice cum ar fi:
• Rezoluție detector 160 x 120 pixeli cu 19.200 puncte de măsurare a temperaturii. Obiectul măsurat este analizat într-o imagine detaliată și clară.
• Sensibilitate termică mai mică de 120 mK. Astfel sunt vizibile chiar și cele mai mici diferențe de temperatură.
• Focus fix și lentile de 31 ce permit vizualizarea rapidă a unei secțiuni mari de imagine oferind astfel o prezentare generală ideală a distribuției de temperatură pe obiectul măsurat.
• Recunoaștere automată a punctelor cald – rece. Temperaturile extreme sunt afișate direct utilizând această funcție.
• Software profesional pentru evaluarea și analiza imaginilor pe PC
• Stocare imaginilor termice în format JPEG (opțional)
Aplicații
Detectarea defectelor structurale și asigurarea calității construcțiilor
Analiza cu o cameră de termoviziune Testo este o metodă rapidă și eficientă de a detecta posibile defecte structurale. Mai mult, camerele de termoviziune Testo sunt ideale pentru evidențierea calității și aplicarea corectă a măsurilor de remediere la construcții. Orice pierdere de căldură, sau zonă critică într-o clădire este vizibilă în imaginea termică. Camera de termoviziune testo 865s face posibilă detectarea defectelor de izolație și daunele structurale ale unei clădiri.
Aplicațiile tipice pentru camera de termoviziune:
• Verificarea etanșeității la ferestre și usi
• Găsirea defectelor de izolare și localizarea punților termice
• Detectarea și vizualizarea zonelor predispuse la aparitia mucegaiului
Monitorizarea ușoară a sistemelor de încălzire și de instalare
Camerele de termoviziune Testo sunt ușor și intuitiv de operat, astfel încât acestea sunt ideale pentru verificarea rapidă și eficientă a sistemelor de încălzire, ventilație și aer condiționat. O verificare rapidă cu camera de termoviziune este suficientă pentru a descoperi nereguli în distribuția temperaturii. Astfel termografia poate fi utilizată pentru a localiza cu ușurință radiatoarele înfundate și scurgerile de agent termic.
Aplicațiile tipice pentru camera de termoviziune:
• Vizualizarea traseului sistemelor de încălzire prin pardoseală
• Verificarea funcționării corespunzătoare a radiatoarelor
• Măsurarea temperaturii de tur și retur
• Localizarea scurgerilor
Verificarea și mentenanța sistemelor electrice
În cazul sistemelor electrice, temperaturile crescute indică întotdeauna o suprasarcină, o defecțiune iminentă sau un defect existent. Camerele de termoviziune Testo facilitatează evaluarea termică a sistemelor de tensiune înaltă, medie si joasă. Imaginile termografice duc la depistarea timpurie a componentelor sau conexiunilor defecte, astfel încât măsurile de prevenire necesare pot fi luate în timp util. Prin urmare, termografia reduce la minimum riscurile de incendiu și previne timpii morți de producție.
Aplicațiile tipice pentru camera de termoviziune:
• Verificarea tablourilor electrice
• Analizarea conexiunilor electrice
• Verificarea și monitorizarea sistemelor fotovoltaice
Conținut pachet
testo 865s cameră de termoviziune, inclusiv cablu USB, unitate de alimentare, baterie reîncărcabilă litiu-ion, software profesional IRSoft (descărcare gratuită), instrucţiuni de punere în funcţiune, instrucţiuni rapide, protocol de calibrare şi geantă de transport.
Vizualizare imagine infraroșu
| Câmp de vizualizare |
31° x 23°
|
|---|---|
| Focalizare |
Focus fix
|
| Distanța minimă de focalizare |
<0.5 m
|
| Rezoluție geometrică (IFOV) |
3.4 mrad
|
| Rata de reîmprospătare a imaginii |
9 Hz
|
| Rezoluție în infraroșu |
160 x 120 pixeli
|
| SuperResolution (IFOV) |
2.1 mrad
|
| SuperResolution (Pixel) |
320 x 240 pixeli
|
| Sensibilitate termică |
<0.1 °C (100 mK)
|
| Domeniu spectral |
7,5 la 14 µm
|
Măsurătoare
| Acuratețe |
±2 °C, ±2 % din valoarea mãsuratã
|
|---|---|
| Emisivitate |
0.01 to 1
|
| Interval măsurare |
-20 la +280 °C
|
| Temperatura reflectată |
manual
|
Conditii ambientale
| Umiditatea aerului |
20 la 80 %RH necondensat
|
|---|---|
| Clasă de protecție carcasă |
IP54
|
| Vibrație |
2G
|
| Temperatura de stocare |
-30 la +60 °C
|
| Temperatura de operare |
-15 la +50 °C
|
